产品介绍

专业PCB打印机制造商

作为印制电子技术在数字化工业喷印设备上应用的重要一环，传顺科技自主研发的PCB打印机，通过先进的图形转移技术，以加成法工作原理，将CAM设计资料转换成打印数位图像，再经打印控制直接转印至PCB面板工件上。采用喷墨打印技术，确保精度高、制程短、全程自动化；无需印制网版，能够真正突破PCB打印智能高端装备的技术阻碍，改善生产效率，提高制造精度，节省人力，减少污染，实现绿色环保智能生产。

技术优势

PCB板字符喷墨打印智造专家

自动化离线RIP软件系统，对GERBER资料自动处理，转换成打印格式数位图像；
打印软件傻瓜式人机界面，操作便捷，易于上手；
支持多种二维码、条形码打印；
支持工作、待机、停机三种模式，长时间不打印时转入待机模式，长假期启用停机模式，降低功耗，保护喷头及电气部件。

专利技术的自锁式弹性夹具装置及自动吸气固板，矫正PCB面板曲翘形变，杜绝喷头撞车风险；
双CCD相机3点或4点靶标自动对位；
鲁棒的抗干扰图像识别算法，靶标识别率高；
自适应图形涨缩以及分区补偿，打印精度高；
可变墨滴打印控制，打印质量好，实现细线宽、小字符打印，白油块平滑饱满，无散墨、卫星点
可变墨滴打印控制，打印质量好，实现细线宽、小字符打印，白油块平滑饱满，无散墨、卫星点；
动态UV LED 能量控制，精确控制油墨固化；
双向扫描，双工作台协同，释放极致产能；
独创喷头堵孔补偿技术，给喷头安装寿命倍增器。

自主的墨水循环控制系统，减少油墨污染，保证打印质量，提高喷头寿命；
非接触式喷头自动清洁装置，避免喷头堵孔、斜喷；
自动油墨回收系统，循环利用零损耗；
精准负压控制系统，保证喷头供墨稳定，墨滴形态良好。

高品质花岗岩基础平台；
高精度直线导轨导向；
磁悬浮直线电机驱动；
精密光栅尺及高端运动控制卡闭环运动控制；
软硬件冗余控制，实时故障监测报警；
设备运行安全稳定、精度高、寿命长。

支持730mm x 630mm (28"x 24")PCB面板，满足绝大多数的制板规格需求；
支持定制化选配方案，可选配不同型号、数量的喷头，以及双向打印、飞拍对位等先进功能；
支持定制化服务，按客户需求进行研发生产，例如，可定制生产1300mmx750mm以上规格的超大板打印设备；
预留上下料平台接口，可方便对接不同厂商的自动线设备；
系统化整体部署解决方案，有效整合各类资源，及时上报设备运行状态，各类安全报警、故障信息，实时生成各种数据报表，有利于全面实现安全高效生产。

设备配置表

PCB板字符喷墨打印智造专家

型号	设备配置	说明
TS5	4喷头标准版	喷头单排安装，单向打印
TS5	5喷头选配版	喷头单排安装，单向打印
TD5	4喷头标准版	喷头单排安装，双向打印
TD5	5喷头选配版	喷头单排安装，双向打印
TD9	8喷头选配版	喷头单排安装，双向打印
TD9	9喷头标准版	喷头单排安装，双向打印
TD9-A	TD9 8喷头选配版单机自动化	喷头单排安装，双向打印，L架自动上下料
TD9-A	TD9 9喷头标准版单机自动化	喷头单排安装，双向打印，L架自动上下料
TD9-L	8喷头选配版双机自动线	喷头单排安装，双向打印，L架自动上下料
TD9-L	9喷头标准版双机自动线	喷头单排安装，双向打印，L架自动上下料

规格参数

PCB板字符喷墨打印智造专家

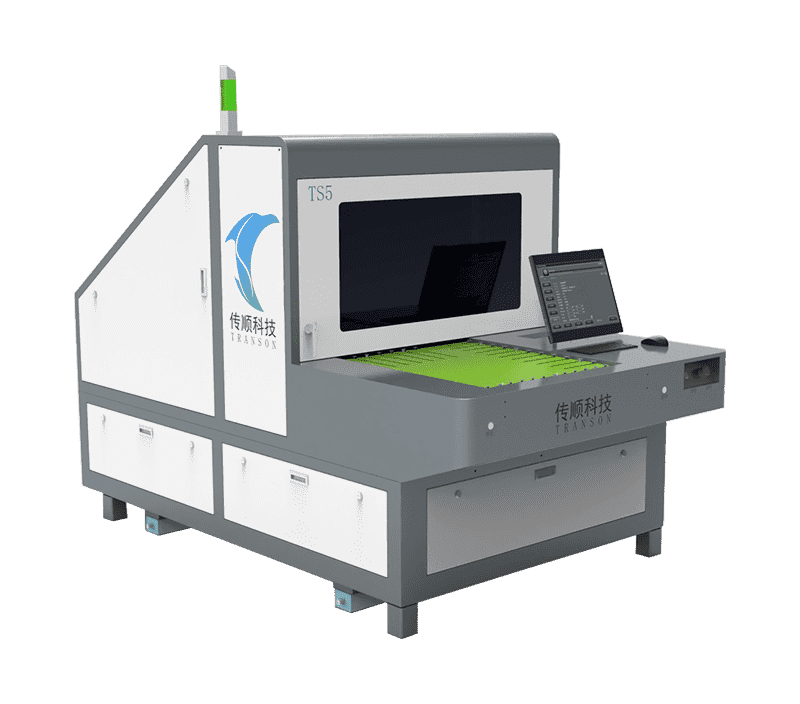

型号/Model：TS5

4个喷头（可选配5个喷头）产能可达150面/小时
单机单台面工作模式
字符白油块可变动二维码序列号条形码等标签可同步打印，操作简单

项目	规格参数
喷头数量	4个喷头(可选配5个喷头)
喷头型号	KM1024a KM1024i 6988H
最大面板	730mm x 630mm (28"x 24")
板厚	0.1mm-8mm
油墨	UV感光油墨 TAIYO AGFA 高仕
固化方式	UV LED
对位方式	双CCD 3点或4点自动定拍对位
最大分辨率	1440x1440
最小字符尺寸	0.4mm (6pl) 0.5mm (13pl)
最小线宽	60 μm(6pl) 75 μm(13pl)
打印精度	±35μm
重复精度	5 μm
墨滴大小	6pl/13pl
打印模式	A-A / A-B
扫描方式	单向扫描(可选配双向扫描）
上下料方式	手动上下料
打印效率模式	常规模式(1440x720)	精细模式(1440x1080)	高精模式(1440x1440)
打印速度	150面/小时	120面/小时	90面/小时
电源	220V/50Hz 3500W
气源	0.4-0.7MPa
工作环境	温度15-30度相对湿度30%-70%
设备尺寸	2700mmx1450mmx1750mm(长x宽x高)
设备重量	2000kg

型号/Model：TD5

4个喷头（可选配5个喷头）产能可达 300面/小时
单机双台面工作模式，最大化喷头使用率
字符白油块可变动二维码序列号条形码等标签可同步打印，操作简单

项目	规格参数
喷头数量	4个喷头(可选配5个喷头)
喷头型号	KM1024a KM1024i 6988H
最大面板	730mm x 630mm (28"x 24")
板厚	0.1mm-8mm
油墨	UV感光油墨 TAIYO AGFA
固化方式	UV LED
对位方式	双CCD 3点或4点自动定拍对位
最大分辨率	1440x1440
最小字符尺寸	0.4mm (6pl) 0.5mm (13pl)
最小线宽	60 μm(6pl) 75 μm(13pl)
打印精度	±35 μm
重复精度	5 μm
墨滴大小	6pl/13pl
打印模式	A-A/A-B
扫描方式	单向扫描（可选配双向扫描）
上下料方式	手动上下料
打印效率模式	常规模式(1440x720)	精细模式(1440x1080)	高精模式(1440x1440)
打印速度	300面/小时	240面/小时	180面/小时
电源	220V/50Hz 5000W
气源	0.5~0.7MPa
工作环境	温度20-26度相对湿度50%-60%
设备尺寸	2700mmx2200mmx1750mm(长x宽x高)
设备重量	3500kg

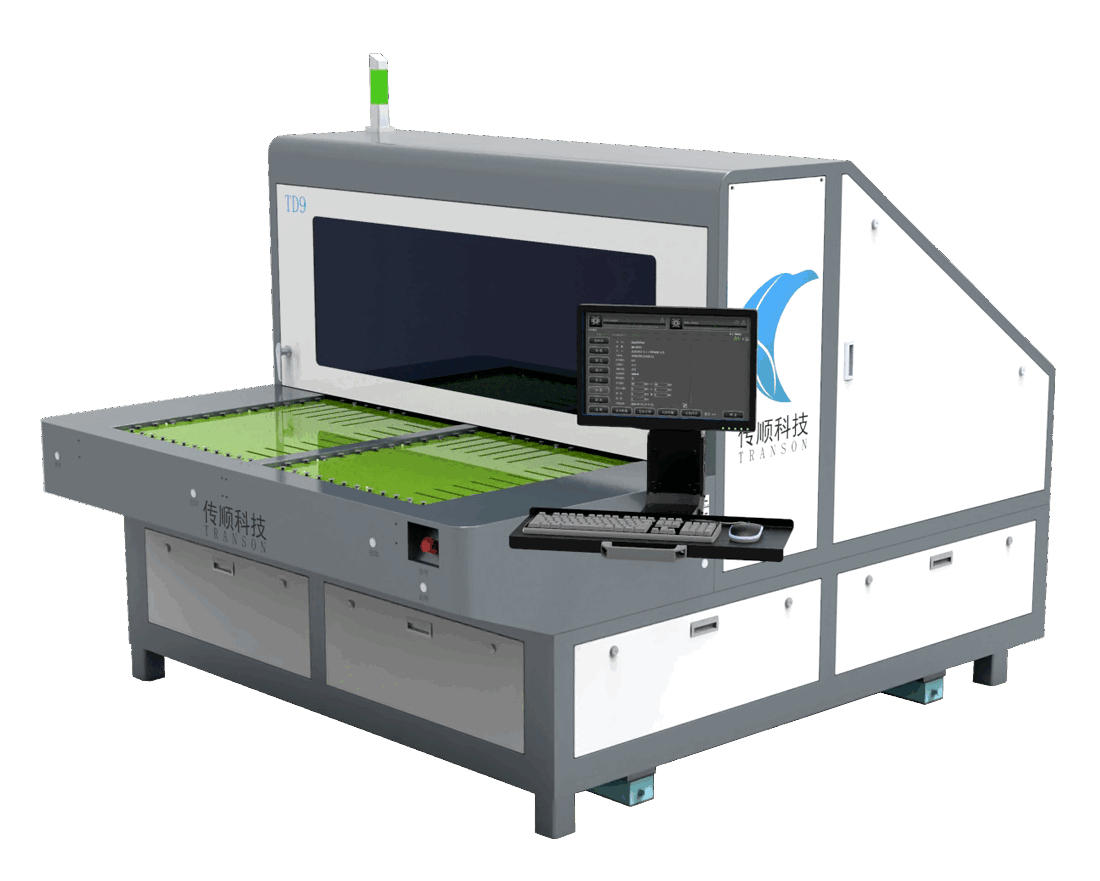

型号/Model：TD9

9个喷头（可选配8个/16个/18个喷头）可实现onepass喷印，产能可达520⾯/⼩时
单机双台面工作模式，最大化喷头使用率
字符白油块可变动二维码序列号条形码等标签可同步打印，操作简单

项目	规格参数
喷头数量	9个喷头(可选配8个/16个/18个喷头)
喷头型号	KM1024a KM1024i 6988H
最大面板	730mm x 630mm (28"x 24")
板厚	0.1mm-8mm
油墨	UV感光油墨 TAIYO AGFA
固化方式	UV LED
对位方式	双CCD 3点或4点自动定拍对位（可选配自动飞行对位）
最大分辨率	1440x1440
最小字符尺寸	0.4mm (6pl) 0.5mm (13pl)
最小线宽	60 μm(6pl) 75 μm(13pl)
打印精度	±35 μm
重复精度	5 μm
墨滴大小	6pl/13pl
打印模式	A-A/A-B
扫描方式	单向扫描（可选配双向扫描）
上下料方式	自动上下料（手动上下料）
打印效率模式	常规模式(1440x720)	精细模式(1440x1080)	精细模式(1440x1440)
打印速度	520面/小时	380面/小时	280面/小时
电源	220V/50Hz 5500W
气源	0.5-0.7MPa
工作环境	温度20-26度相对湿度50%-60%
设备尺寸	2700mmx2000mmx1750mm(长x宽x高)
设备重量	3500kg

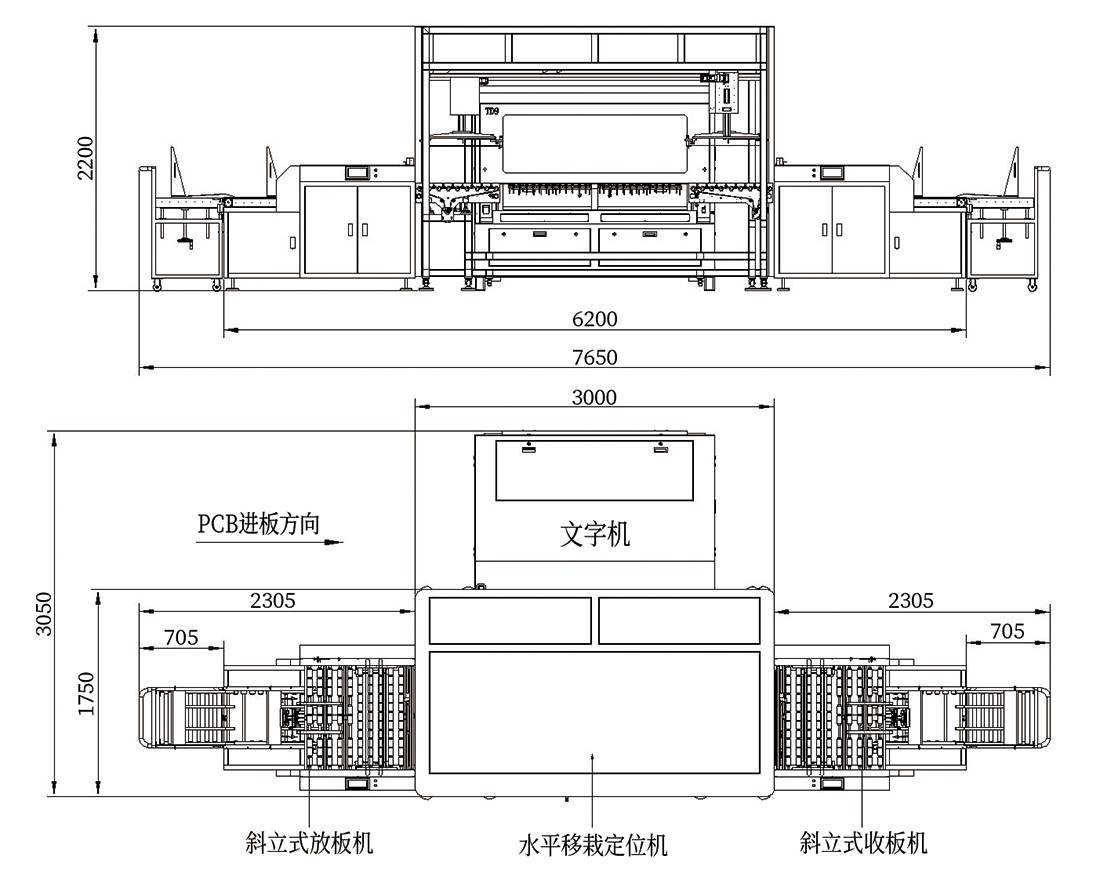

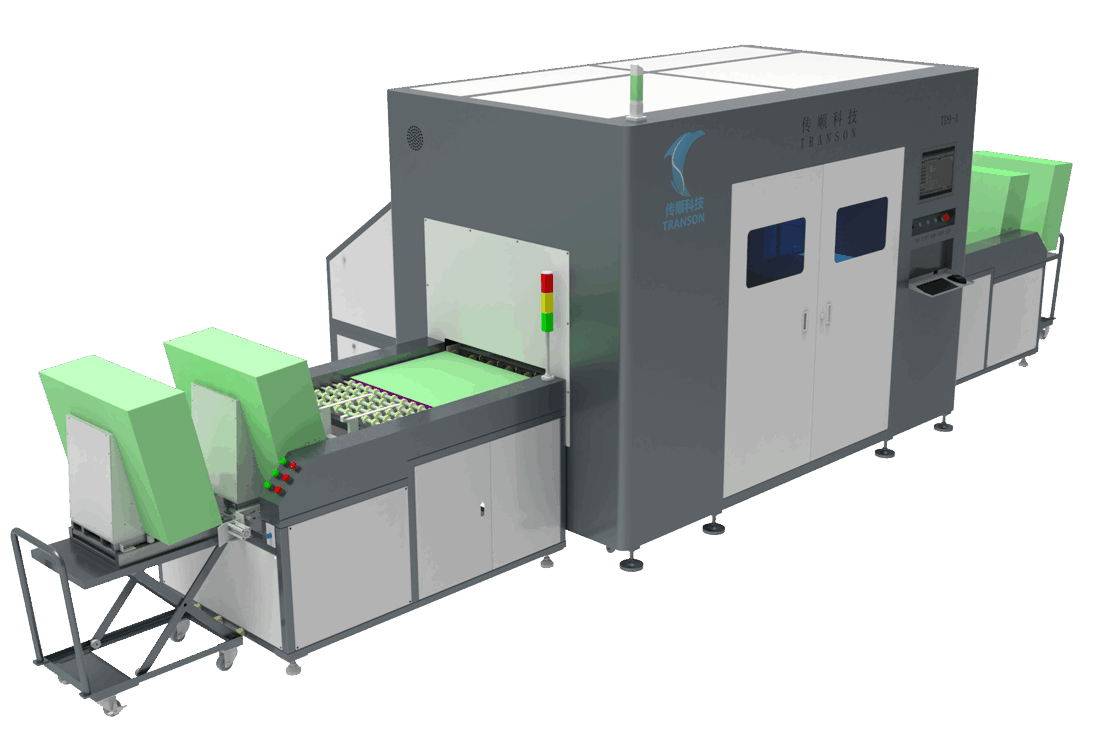

型号/Model：TD9-A 单机自动化

尺寸：7650mm×3050mm×2200mm(长X宽X高）
配备标准L架或插架式收放板机
自动处理NG板料
人工辅助换面打印（支持单机模式）
TD9-A打印速度420面/小时(受限于自动上下料机构速度)
高产能，高精度，高附加值，打造智能化字符打印生产线，开启高产新时代

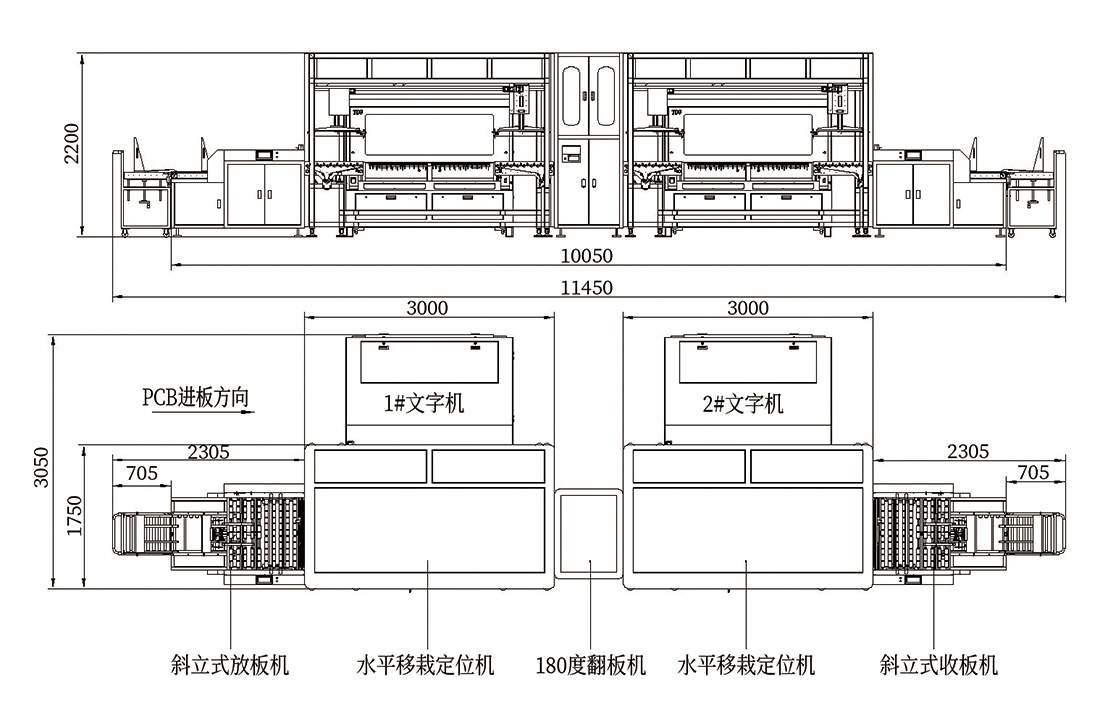

型号/Model：TD9-L双机连线自动化

按实际厂房布局配备相应工位单机，对接上下游自动线
自动处理NG板料
自动翻板换面打印
打印速度420块/小时
高产能，高精度，高附加值，打造智能化字符打印生产线，开启高产新时代
